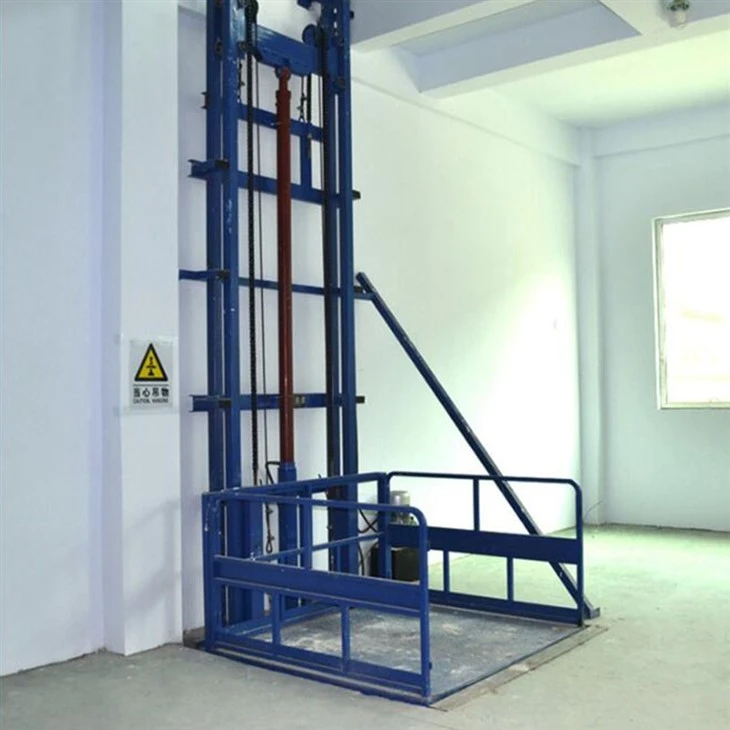

این آسانسور دارای دو ریل راهنما است اما فقط یک سیلندر هیدرولیک در حال بلند کردن است.
در این مجموعه ، بزرگترین چالش نگه داشتن سطح سکو در طول سفر است ، زیرا تنها یک طرف مستقیماً توسط سیلندر تحت فشار قرار می گیرد. طرف دیگر باید به صورت مکانیکی هماهنگ شود تا از آن عقب نشینی کند یا شیب کند.
در اینجا نحوه نصب با یک دو برابر -} ریل دو برابر -} آسانسور سیلندر:
اصول کلیدی برای نصب مجدد سیلندر Double --
یک سیلندر از یک طرف نصب شده است (معمولاً در امتداد یک ریل یا نزدیک به آن).
نیروی بلند کردن به طور مساوی از طریق سیستم تعادل طناب سیم زنجیره ای یا فولادی به هر دو طرف سکو منتقل می شود.
ریل های راهنما هنوز هم تراز عمودی را تضمین کرده و از نوسان جلوگیری می کنند.
Cross -} system سیستم زنجیره ای قلب طراحی -} تضمین می کند که هر دو طرف با هم افزایش یا پایین بیایند.
--- مراحل نصب
1. آماده سازی شافت و گودال
دیوارهای گودال و شافت را مطابق با نقاشی سازنده آماده کنید.
از نقاط لنگر قوی برای هر دو ریل و یاتاقان های شافت تعادل اطمینان حاصل کنید.
2. ریل های راهنما را نصب کنید
موقعیت و رفع هر دو ریل راهنما به صورت عمودی در طرف های مخالف شافت.
حفظ تراز موازی کامل - تحمل بسیار محکم است (کمتر از یا برابر با 2 میلی متر بیش از ارتفاع کامل).
ریل های لنگر در فواصل منظم به دیوار/قاب.
3. سیلندر هیدرولیک را نصب کنید
سیلندر را در یک طرف شافت سوار کنید ، یا:
فشار مستقیم از یک طرف سکو ، یا
فشار غیرمستقیم از طریق زنجیره/قرقره از پیستون سیلندر به یک صلیب -.
اطمینان حاصل کنید که پایه سیلندر به یک پایه گودال تقویت شده پیچیده شده است.
4
در قسمت بالای شافت ، یک صلیب افقی - shaft را که هر دو طرف قاب آسانسور را به هم وصل می کند ، سوار کنید.
Sprockets را در هر دو انتهای شافت قرار دهید.
از هر چرخش ، یک زنجیره فولادی را به سمت قاب سکو اجرا کنید.
هنگامی که سیلندر یک طرف را فشار می دهد ، سیستم زنجیره ای شافت - را می چرخاند و طرف دیگر را با همان سرعت بلند می کند.
این تضمین می کند که هر دو طرف بدون نیاز به سیلندر دوم ، سطح خود را بمانند.
5. قاب پلتفرم را نصب کنید
سکوی موقعیت بین ریل با استفاده از تجهیزات بالابر.
کفش/غلطک های راهنما را به سکو وصل کنید و آنها را در ریل ها درگیر کنید.
سمت بالابر را به میله پیستون سیلندر (مستقیم) یا لنگر زنجیره ای (غیرمستقیم) وصل کنید.
طرف مقابل را به زنجیره تعادل وصل کنید.
6. واحد برق هیدرولیک را نصب کنید
ایستگاه پمپ را در نزدیکی پایه شافت یا در یک اتاق مجاور قرار دهید.
شلنگ هیدرولیک را از پمپ به سیلندر وصل کنید.
با روغن هیدرولیک توصیه شده پر کنید.
7. سیم کشی برق و ایمنی
سوئیچ های محدود را در هر دو ریل نصب کنید.
اتصال به درب ، توقف اضطراری ، محافظت بیش از حد.
ایستگاه های تماس را در هر فرود نصب کنید.
8. آزمایش و تنظیم
اجرای آهسته - سرعت NO -} تست های بار را ابتدا برای بررسی همگام سازی انجام دهید.
تنش زنجیره ای را تنظیم کنید تا هر دو طرف به طور مساوی و بدون شیب افزایش یابد.
آزمایش بار را برای تأیید ثبات و ایمنی انجام دهید.
تفاوت اصلی از یک سیستم سیلندر Double -:
به جای دو سیلندر که هر طرف ریلی را به طور مستقل بلند می کند ، یک سیستم تعادل مکانیکی هر دو طرف را پیوند می دهد به طوری که حرکت یک سیلندر کل سکو را به طور مساوی هدایت می کند.
